Program do schodów drewnianych

Zaczynamy od projektu:

Przy pomocy programu jesteście Państwo w stanie w ciągu kilku minut skonstruować schody różnego rodzaju - od prostych poprzez jedno-, dwu- i trójzabiegowe aż do tzw. formy S. Ponieważ w trakcie instalacji program zostaje dopasowany do indywidualnych wymagań klienta poprzez wprowadzenie tzw. parametrów standartowych, wystarczy zmienić tylko te, które od od nich się różnią. Na ogół są to długości i szerokości poszczególnych zabiegów czy ich kierunek (lewo-, prawoskrętne) i typ schodów, czasami grubość drewna czy wymiary słupków itp. Zapewnia to szybkie uzyskanie wymaganego kształtu schodów.

Na podstawie wprowadzonych wymiarów program oblicza wszystkie istotne parametry schodów jak wysokość i szerokość stopni, ich liczbę oraz rozkrok (parametr informujący o wygodzie wchodzenia - idealna wielkość to 63 cm, czyli przeciętna dł. ludzkiego kroku). Naturalnie program uwzględnia obowiązujące normy budowlane i informuje o odstępstwach od nich, jeżeli takie wystąpią. Jeżeli został zaprojektowany otwór w stropie, program informuje również o prześwicie między stropem a stopniem znajdującym się pod jego krawędzią.

Następnie program proponuje podział stopni po stronie wewnętrznej i zewnętrznej (tzw. rozłożenie stopni). Propozycję tą można na ogół przyjąć bez zmian, jeżeli jednak nastąpi taka konieczność (np. policzka mają być bardziej proste), to program zapewnia szereg możliwości ich dokonania: począwszy od sposobu obliczania rozłożenia (wzrost szerokości stopnia stały,liniowy lub paraboliczny) poprzez ustalenie minimalnej szerokości stopnia po stronie wewnętrznej aż do ręcznej korekty stopni.

Co dalej...

Po zakończeniu etapu projektowania (każdy projekt zostaje zapamiętany) następuje etap przygotowania produkcji. W zależności od posiadanych środków będzie ona odbywała się przy wykorzystaniu szablonów poszczególnych elementów schodów w skali 1:1 lub przy pomocy technologii CNC.

Możliwości wydruków w skali 1:1

Policzków z gniazdami stopni i podstopni, otworami pod tralki, otworami montażowymi, różnego rodzaju czopami i wpustami w zależności od konstrukcji
Stopni z zaznaczonym położeniem podstopni, otworów pod tralki i słupków
Słupków z zaznaczonymi gniazdami stopni, miejscami łączeń np. z policzkiem lub poręczą i miejscami pod nawiercanie otworów montażowych (np. pod dyble lub śruby skręcające)
Poręczy (pochwytów) z otworami pod tralki i otworami montażowymi
Krzywulców w formie rozwinięcia wszystkich stron z gniazdami stopni, podstopni, otworami pod tralki i montażowymi
Rzut z góry wybranych fragmentów lub całych schodów w skali 1:1 (przy całych schodach rysunek dzielony w zależności od szerokości drukarki)

Wydruki pomocnicze w skali 1:10 (Format A4 lub A3)

Rysunki montażowe:
- rzut z góry zawierający wszystkie wymiary i najważniejsze parametry
- rysunek przedstawiający miejsca styku policzków ze ścianami lub miejsca wpustu czopów policzków w ścianach
Rysunek opisowy - rzut z góry zawierający główne wymiary i najważniejsze parametry, przewidziany głównie do zaprezentowania klientowi
Perspektywa - rysunek schodów z dowolnej strony w 3 wymiarach
Oferta dla klienta lub potwierdzenie zlecenia - zawierają pomniejszony rzut i perspektywę bez wymiarowania oraz najważniejsze parametry schodów
Rysunki złożeniowe - w celu zmniejszenia zużycia materiału program proponuje optymalne ułożenia np. 2 stopni lub policzka z pochwytem i podaje łączną powierzchnię i gabaryty drewna potrzebnego do ich wyprodukowania.

Eksport danych w formacie DXF

Format DXF jest standartem w ogólnych programach konstrukcyjnych CAD. Program nasz ma możliwość zapisywania rysunków elementów schodów w tym formacie. Dzięki temu możecie Państwo wczytywać te rysunki w swoje CAD-owskie programy w celu ich dalszej obróbki.

Eksport danych dla fotorealistycznego przedstawienia schodów

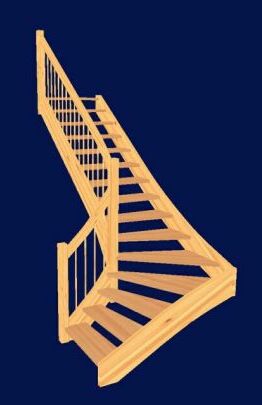

Istnieje również możliwość eksportu schodów do programów firm ESIGN lub DICAM, przy pomocy których możemy zobaczyć je w formie "zdjęcia" z uwzględnieniem koloru i struktury drewna (jak to zostało pokazane na rysunku u góry) . Jest to szczególnie przydatne w kontakcie z klientem, który dzięki temu może zobaczyć "swoje" schody zanim jeszcze zostaną wykonane.
