Program do schodów na konstrukcji stalowej

Zaczynamy od projektu:

Program ten umożliwia nam konstruowanie schodów na stalowych konstrukcjach (nośnikach) centralnych lub bocznych, ażurowych (stopnie podwieszone pod balustrady nośne lub łączone śrubami, tzw. bolzami) lub o policzkach stalowych. W przypadku większej liczby kondygnacji można zaprojektować schody przez maksymalnie 3 kondygnacje w jednym ciągu.

Przy pomocy programu jesteście Państwo w stanie w ciągu kilku minut skonstruować schody różnego kształtu - proste, jedno-, lub dwuzabiegowe. Ponieważ w trakcie instalacji zostaje wprowadzonych kilka standartowych typów schodów, wystarczy tylko wybrać ten właściwyi zmienić ich parametry. Na ogół są to długości i szerokości poszczególnych zabiegów czy ich kierunek (lewo- prawoskrętne). Zapewnia to szybkie uzyskanie wymaganego typu, kształtu i wymiaru schodów.

Na podstawie wprowadzonych wymiarów program oblicza wszystkie istotne parametry schodów jak wysokość i szerokość stopnia, ich liczbę oraz rozkrok (parametr informujący o wygodzie wchodzenia - idealna wielkość to 63 cm, czyli przeciętna dł. ludzkiego kroku). Naturalnie program uwzględnia obowiązujące normy budowlane i informuje o odstępstwach od nich, jeżeli takie wystąpią. Jeżeli został zaprojektowany otwór w stropie, program informuje również o prześwicie pod stropem.

Następnie program proponuje podział stopni po stronie wewnętrznej i zewnętrznej (tzw. rozłożenie stopni). Propozycję tą można na ogół przyjąć bez zmian, jeżeli jednak nastąpi taka konieczność (np. konstrukcje nośne mają być bardziej proste), to program zapewnia szereg możliwości ich dokonania: począwszy od sposobu obliczania rozłożenia (wzrost szerokości stopnia stały,liniowy lub paraboliczny) poprzez ustalenie minimalnej szerokości stopnia po stronie wewnętrznej aż do ręcznej korekty stopni.

Co dalej...

Po zakończeniu etapu projektowania (każdy projekt zostaje zapamiętany na dysku twardym) następuje etap przygotowania produkcji. W zależności od posiadanych środków będzie ona odbywała się przy wykorzystaniu szablonów poszczególnych elementów schodów w skali 1:1 lub przy pomocy technologii CNC.

Szablony w skali 1:1

Przy tego typu schodach możemy uzyskać wydruki stopni oraz stalowych konstrukcji nośnych w skali 1:1 lub dowolnej pomniejszonej.

Wydruki pomocnicze w skali 1:10

Rysunek montażowy zawierający rzut z góry z wszystkimi wymiarami schodów.
Rysunek elementów nośnych zawierający rzut z boku z wymiarami i kątami
Rysunki złożeniowe - w celu zmniejszenia zużycia materiału program proponuje optymalne ułożenia 2 stopni i podaje łączną powierzchnię i gabaryty drewna potrzebnego do ich wyprodukowania.

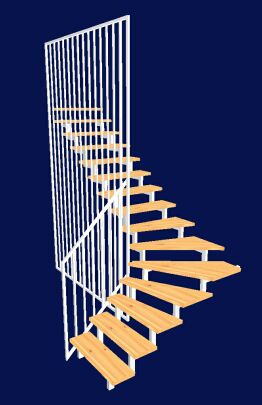

Perspektywa - rysunek schodów z dowolnej strony w 3 wymiarach

Export danych do sterowania produkcją

Program posiada możliwość generowania danych dla komputerowo sterowanych pił, przy pomocy których zostają automatycznie cięte elementy konstrukcji nośnej w odpowiedniej długości i pod właściwym kątem. Konstrukcje te przeważnie wykonywane są z profili stalowych (najczęściej kątowników). Drewniane stopnie można frezować przy pomocy centrów obróbczych CNC.

Eksport danych w formacie DXF

Format DXF jest standartem w ogólnych programach konstrukcyjnych CAD. Program nasz ma możliwość zapisywania rysunków elementów schodów w tym formacie. Dzięki temu możecie Państwo wczytywać te rysunki w swoje CAD-owskie programy w celu ich dalszej obróbki.
